Ini adalah ilustrasi bagaimana chip dibuat. Artikel dan gambar-gambar di bawah ini mendemonstrasikan tahap-tahap proses bagaimana memproduksi sebuah CPU (central processing unit), yang digunakan di setiap PC di dunia saat ini. Anda akan melihat sekilas beberapa pekerjaan yang luar biasa ini dilakukan tiap hari di pabriknya di Intel.
1. Sand (Pasir)
Pasir - terutama Quartz - memiliki persentase tinggi dari Silicon dalam pembentukan Silicon dioksida (SiO2) dan nerupakan bahan dasar untuk produksi semikonduktor.
Pasir - sekitar 25% masa Silicon yang merupakan senyawa kedua terbanyak - setelah oksigen - di muka bumi
2. Silikon Cair
Silikon dimurnikan dalam tahap berlapis untuk akhirnya nencapai kualitas produksi yang disebut Electronic Grade Silicon (EGS). EGS mungkin hanya mengandung sebuah atom asing setiap satu triliun atom Silikonnya. Pada gambar di bawah ini Anda bisa lihat bagaimana sebuah kristal besar tumbuh dari silikon cair yang dimurnikan. Hasilnya adalah kristal tunggal yang disebut Ingot.
Silikon cair - skala: level wafer (~300mm / 12 inch)
3. Kristal Silikon Tunggal - Ingot
Sebuah ingot dibuat dari Electronic Grade Silicon. Sebuah ingot memiliki berat sekitar 100 kilogram (220 pound) dan memiliki kemurnian Silicon 99.9999%.
Mono-crystal Silicon Ingot -- scale: wafer level (~300mm / 12 inch)
4. Pengirisan Ingot
Ingot kemudian diiris menjadi disc-disc silikon individual yang disebut wafer.
Ingot Slicing -- scale: wafer level (~300mm / 12 inch)
5. Wafer
Wafer-wafer ini dipoles sedemikian rupa hingga tanpa cacat, dengan permukaan selembut kaca cermin. Intel membeli wafer-wafer siap produksi itu dari perusahaan pihak ketiga. Process rumit 45nm High-K/Metal Gate oleh Intel menggunakan wafer dengan diameter 200 milimeter. Saat Intel mulai membuat chip-chip, perusahaan ini mencetak sirkuit-sirkuit di atas wafer 50 milimeter. Dan untuk saat ini menggunakan wafer 300mm, yang menghasilkan penghematan biaya per-chip.
Wafer -- scale: wafer level (~300mm / 12 inch)
6. Mengaplikasikan Photo Resist

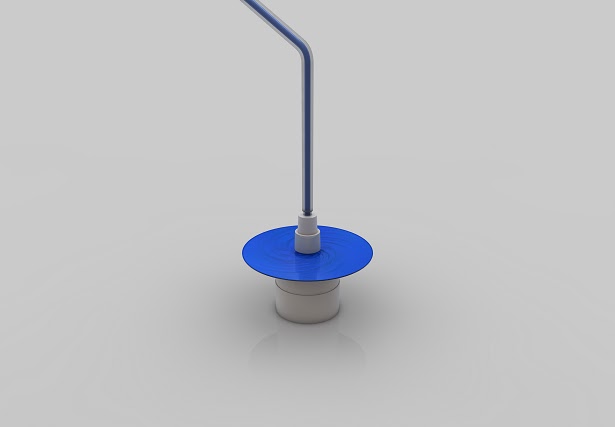

Cairan (warna biru) yang di tuangkan di atas wafer saat diputar adalah sebuah proses dari photo resist yang sama seperti yang kita kenal di film untuk fotografi. Wafer diputar selama tahap ini untuk membuatnya sangat tipis dan bahkan mengaplikasikan layer photo resist.
Applying Photo Resist -- scale: wafer level (~300mm / 12 inch)
7. Exposure
Hasil dari photo resist diekspos ke sinar ultraviolet (UV. Reaksi kimianya ditrigger oleh tahap pada proses tersebut, sama dengan apa yang terjadi pada material film pada sebuah kamera saat Anda menekan tombol shutter. Hasil dari photo resist yang diekspos ke sinar UV akan bersifat dapat larut. Exposure diselesaikan menggunakan mask yang berfungsi seperti stensil dalam tahap proses ini. Saat digunakan dengan cahaya UV, mask membentuk pola-pola sirkuit yang bervariasi di atas tiap layer dari mikroprosesor. Sebuah lensa (di tengah) mengurangi image dari mask. Sehingga yang dicetak di atas wafer biasanya adalah empat kali lebih kecil secara linier daripada pola-pola dari mask.
Exposure -- scale: wafer level (~300mm / 12 inch)
8. Exposure
Meskipun biasanya ratusan mikroprosesor bisa dihasilkan dari sebuah wafer tunggal, cerita bergambar ini hanya akan fokus pada sebuah bagian kecil dari sebuah mikroprosesor, yaitu pada sebuah transistor atau bagian-bagiannya. Sebuah transistor berfungsi seperti sebuah switch, mengendalikan aliran arus listrik dalam sebuah chip komputer. Peneliti-peneliti di Intel telah mengembangkan transistor-transistor yang sangat kecil sehingga sekitar 30 juta transistor dapat diletakkan pas di kepala sebuah peniti.
Exposure -- scale: transistor level (~50-200nm)
9. Membersihkan Photo Resist
Photo resist yang lengket dilarutkan sempurna oleh suatu pelarut. Proses ini meninggalkan sebuah pola dari photo resist yang dibuat oleh mask.
Washing off of Photo Resist -- scale: transistor level (~50-200nm)
sumber selengkapnya :
10. Etching (Menggores)
Photo resist melindungi material yang seharusnya tidak boleh tergores. Material yang ditinggalkan akan digores (disketch) dengan bahan kimia.
Etching -- scale: transistor level (~50-200nm)
sumber
Sumber: Pembuatan Chip dalam Komputer Anda
1. Sand (Pasir)
Pasir - terutama Quartz - memiliki persentase tinggi dari Silicon dalam pembentukan Silicon dioksida (SiO2) dan nerupakan bahan dasar untuk produksi semikonduktor.
Pasir - sekitar 25% masa Silicon yang merupakan senyawa kedua terbanyak - setelah oksigen - di muka bumi2. Silikon Cair
Silikon dimurnikan dalam tahap berlapis untuk akhirnya nencapai kualitas produksi yang disebut Electronic Grade Silicon (EGS). EGS mungkin hanya mengandung sebuah atom asing setiap satu triliun atom Silikonnya. Pada gambar di bawah ini Anda bisa lihat bagaimana sebuah kristal besar tumbuh dari silikon cair yang dimurnikan. Hasilnya adalah kristal tunggal yang disebut Ingot.
Silikon cair - skala: level wafer (~300mm / 12 inch)3. Kristal Silikon Tunggal - Ingot
Sebuah ingot dibuat dari Electronic Grade Silicon. Sebuah ingot memiliki berat sekitar 100 kilogram (220 pound) dan memiliki kemurnian Silicon 99.9999%.
Mono-crystal Silicon Ingot -- scale: wafer level (~300mm / 12 inch)4. Pengirisan Ingot
Ingot kemudian diiris menjadi disc-disc silikon individual yang disebut wafer.
Ingot Slicing -- scale: wafer level (~300mm / 12 inch)5. Wafer
Wafer-wafer ini dipoles sedemikian rupa hingga tanpa cacat, dengan permukaan selembut kaca cermin. Intel membeli wafer-wafer siap produksi itu dari perusahaan pihak ketiga. Process rumit 45nm High-K/Metal Gate oleh Intel menggunakan wafer dengan diameter 200 milimeter. Saat Intel mulai membuat chip-chip, perusahaan ini mencetak sirkuit-sirkuit di atas wafer 50 milimeter. Dan untuk saat ini menggunakan wafer 300mm, yang menghasilkan penghematan biaya per-chip.
Wafer -- scale: wafer level (~300mm / 12 inch)6. Mengaplikasikan Photo Resist
Cairan (warna biru) yang di tuangkan di atas wafer saat diputar adalah sebuah proses dari photo resist yang sama seperti yang kita kenal di film untuk fotografi. Wafer diputar selama tahap ini untuk membuatnya sangat tipis dan bahkan mengaplikasikan layer photo resist.
Applying Photo Resist -- scale: wafer level (~300mm / 12 inch)7. Exposure
Hasil dari photo resist diekspos ke sinar ultraviolet (UV. Reaksi kimianya ditrigger oleh tahap pada proses tersebut, sama dengan apa yang terjadi pada material film pada sebuah kamera saat Anda menekan tombol shutter. Hasil dari photo resist yang diekspos ke sinar UV akan bersifat dapat larut. Exposure diselesaikan menggunakan mask yang berfungsi seperti stensil dalam tahap proses ini. Saat digunakan dengan cahaya UV, mask membentuk pola-pola sirkuit yang bervariasi di atas tiap layer dari mikroprosesor. Sebuah lensa (di tengah) mengurangi image dari mask. Sehingga yang dicetak di atas wafer biasanya adalah empat kali lebih kecil secara linier daripada pola-pola dari mask.
Exposure -- scale: wafer level (~300mm / 12 inch)8. Exposure
Meskipun biasanya ratusan mikroprosesor bisa dihasilkan dari sebuah wafer tunggal, cerita bergambar ini hanya akan fokus pada sebuah bagian kecil dari sebuah mikroprosesor, yaitu pada sebuah transistor atau bagian-bagiannya. Sebuah transistor berfungsi seperti sebuah switch, mengendalikan aliran arus listrik dalam sebuah chip komputer. Peneliti-peneliti di Intel telah mengembangkan transistor-transistor yang sangat kecil sehingga sekitar 30 juta transistor dapat diletakkan pas di kepala sebuah peniti.
Exposure -- scale: transistor level (~50-200nm)9. Membersihkan Photo Resist
Photo resist yang lengket dilarutkan sempurna oleh suatu pelarut. Proses ini meninggalkan sebuah pola dari photo resist yang dibuat oleh mask.
Washing off of Photo Resist -- scale: transistor level (~50-200nm)sumber selengkapnya :
10. Etching (Menggores)
Photo resist melindungi material yang seharusnya tidak boleh tergores. Material yang ditinggalkan akan digores (disketch) dengan bahan kimia.
Etching -- scale: transistor level (~50-200nm)
sumber
